Dettagli:
|
| Materiale: | Permalloy | Struttura della bobina: | Il centro toroidale |
|---|---|---|---|
| Uso: | CT | Applicazione: | trasformatore corrente |
| Evidenziare: | Il centro del trasformatore del permalloy di CT,il centro del trasformatore del permalloy di 20mm,il centro toroidale del permalloy di 20mm |
||

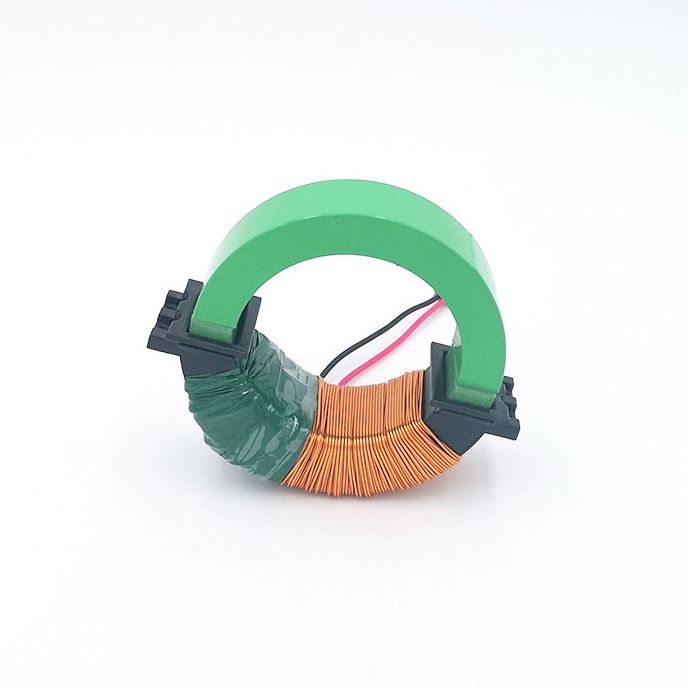

Bobina di potere del permalloy per il trasformatore corrente
Il principio di trasformatore corrente è basato per principio di induzione elettromagnetica. Il trasformatore corrente è composto di centro chiuso e di bobine. La sua bobina primaria ha alcuni giri, che sono messi insieme nella linea in cui le necessità correnti di essere misurato. Di conseguenza, ha spesso tutto il corrente attraversando la linea. La bobina secondaria ha tantissimi giri, che è collegata in serie allo strumento di misura ed al circuito di protezione. Quando il trasformatore corrente sta funzionando, il suo ciclo secondario del lato è sempre chiuso, in modo dall'impedenza della bobina di serie dello strumento di misura e del circuito di protezione è molto piccola e lo stato di lavoro del trasformatore corrente è vicino mettere in cortocircuito. Il trasformatore corrente è utilizzato per convertire una grande corrente dal lato primario in piccola corrente dal lato secondario ed il lato secondario non può essere aperto.
Parametri
| Dimensione (millimetri) | Corrente di ingresso (A) | Potenza di uscita (Mw) |
| 55*65*5 | 10 | min 13mW |
| 55*75*10 | 5 | min 38mW |
| 55*75*12 | 5 | min 45mW |
| 48*68*15 | 5 | min 50mW |
| 55*75*20 | 3 | min 45mW |
parametro:
| DIMENSIONE | Corrente di ingresso | Rapporto di giri | Carico di lavoro | Tensione | Potenza di uscita |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
