Dettagli:
|
| Materail: | Ni del、 dello Zn del、 di mn | Induttanza: | MIN 600uh |
|---|---|---|---|
| Resistenza di CC: | 30mΩ MAX | Rapporto di giro: | 13 |
| Tensione: | 4000VAC | condizione di prova: | 1KHZ 0.1V |
| Evidenziare: | induttore comune di modo di CA 4000V,Induttore comune di modo 1KHZ,Bobina d'arresto comune di modo 1KHZ |
||

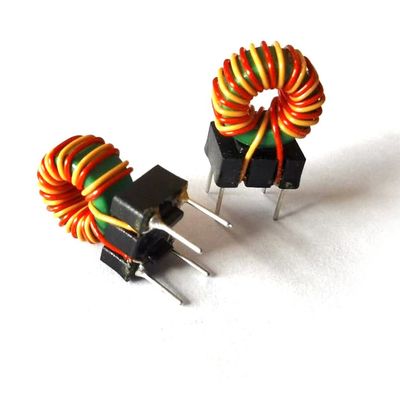

Induttori comuni di modo del filtro per la soppressione dell'Emi Noise Of Electronic Equipment
Adotta il centro di ferrite, doppi cavi è ferisce parallelamente. Il segnale di rumore differenziale basso del modo sopprime la fonte di interferenza ed è difficile da deformare nel segnale ad alta velocità. Buone contromisure di soppressione di rumore, alta soppressione comune di rumore di modo e soppressione di segnale differenziale bassa di rumore di modo.
La progettazione comune del filtro da modo è relativamente semplice, compreso i condensatori comuni del modo, balun o induttori comuni del modo. Il condensatore comune del modo esclude la corrente comune del modo delle due linee di entrata alla terra. L'induttanza comune del modo presenta un'impedenza equilibrata, cioè, l'impedenza nella linea elettrica e la linea al suolo sono uguali e questa impedenza presenta una caratteristica dell'impedenza a rumore comune del modo.
Applicazioni
| NO | Oggetto | Perno della prova | Valore della prova | Circostanza |
| 1 | Induttanza |
4-1/3-2
|
MIN 600uh
|
1KHZ 0.1V
|
| 2 | Tensione |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | Resistenza di CC |
4-1=3-2
|
30mΩ MAX
|
TH2511
|
Diagramma
