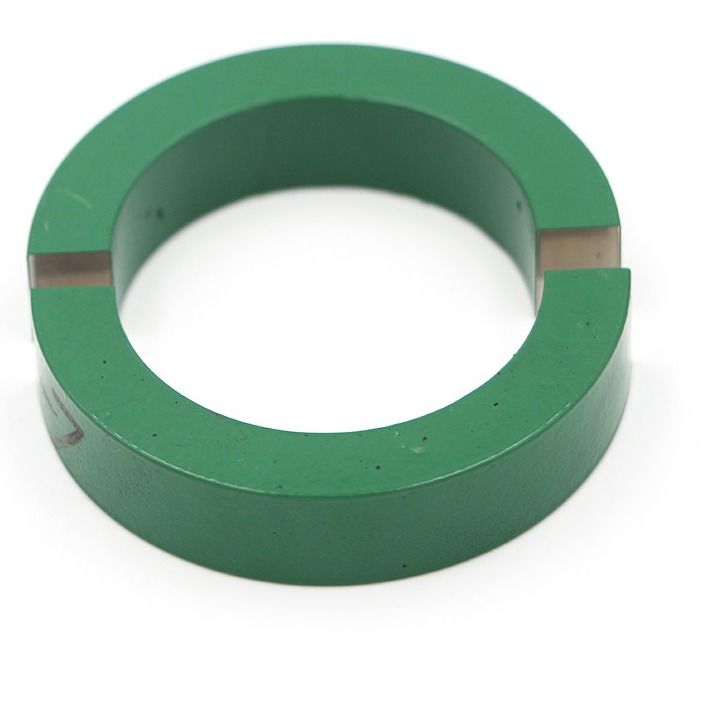

UL toroidale molle del permalloy del trasformatore di nucleo di ferro 13mW

UL toroidale molle del permalloy del trasformatore di nucleo di ferro 13mW
UL toroidale molle del permalloy del trasformatore di nucleo di ferro 13mW

Grande immagine :  UL toroidale molle del permalloy del trasformatore di nucleo di ferro 13mW

Dettagli:
Luogo di origine: città di hefei
Marca: HEMEI
Certificazione: CE UL
Numero di modello: 10*10mm
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1000
Prezzo: Negotiable
Imballaggi particolari: Cartone standard
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 1000pcs/month

UL toroidale molle del permalloy del trasformatore di nucleo di ferro 13mW

descrizione
Materiale: Permalloy Struttura: Il centro toroidale
Applicazione: Protezione, misura Nome: il centro del permalloy
Evidenziare:

trasformatore molle di nucleo di ferro 13mW

,

trasformatore molle di nucleo di ferro dell'UL di 10mm

,

Il centro toroidale del trasformatore del permalloy dell'UL

Lega del Ferro-nichel del centro del permalloy per il trasformatore corrente


Il permalloy è essenzialmente una lega del ferro-nichel (FeNi) con coercitività molto bassa, mentre la densità magnetica BS di saturazione, la permeabilità e la temperatura di curie sono tutto l'alte, vicino a ferro puro. Il permalloy a più elementi, la permeabilità relativa iniziale può raggiungere 30.000 - 80.000, ma la resistività è bassa, circa 10-7Ω-m, può essere elaborata nelle fette molto sottili, in modo da può essere usata fino (20-30) a frequenza di funzionamento di chilociclo. Le strisce sottili del permalloy con uno spessore di 0.02mm sono comunemente usate in ingegneria domestica e ci sono inoltre strisce sottili spesse di 0.005mm. Tuttavia, dovuto l'isolamento della superficie della striscia sottile durante il processo d'avvolgimento del nucleo magnetico, il suo coefficiente di riempimento notevolmente è ridotto, così nell'organizzazione raramente dell'uso. Quando la frequenza dell'applicazione supera 30kHz, dovuto la resistività bassa del permalloy, la sua perdita aumenterà significativamente.


Parametri

Dimensione (millimetri) Corrente di ingresso (A) Potenza di uscita (Mw)
55*65*5 10 min 13mW
55*75*10 5 min 38mW
55*75*12 5 min 45mW
48*68*15 5 min 50mW
55*75*20 3 min 45mW


parametro:

DIMENSIONE Corrente di ingresso Rapporto di giri Carico di lavoro Tensione Potenza di uscita
55*65*5mm 10A 900T 1K 3.7V 13mW
55*75*10mm 5A 400T 400Ω 3.9V 38mW
54*78*12mm 5A 500T 1K 7V 49mW
67*47*15mm 5A 400T 750Ω 6V 48mW
55*75*20mm 3A 250T 500Ω 4.3V 36mW
95*75*20mm 3A 5A 250T 400Ω 300Ω 3.4V 4.5V 28mW 67mW
85*55*25mm 3A 5A 250T 600Ω 500Ω 5.4V 7.6V 48mW 115mW
88*67*10mm 5A 400T 500Ω 4.5V 40mW
72*47*27mm 3A 5A 250T 600Ω 500Ω 5.6V 7.7V 52mW 118mW
63*50*12mm 5A 400T 300Ω 2.9V 28mW
58*42*8mm 5A 400T 300Ω 2.7V 24mW
58*45*20mm 5A 400T 300Ω 5.3V 46mW
50*35*15mm 5A 400T 400Ω 3.7V 34mW
48*38*10mm 5A 900T 1K 4.7V 22mW
43*33*6mm 5A 900T 600Ω 2.6V 11mW
40*25*15mm 5A 400T 500Ω 5V 50mW
43*33*9mm 5A 900T 1K 4.5V 20mW
