Dettagli:
|
| Materiale: | Permalloy | imballaggio: | cartone |
|---|---|---|---|
| Potenza di uscita: | Min 45MW | caratteristica: | alta permeabilità |
| Struttura della bobina: | Toroidale | Uso: | trasformatore corrente |
| Evidenziare: | 45MW Min Toroidal Permalloy Core,il centro del permalloy della lega di 55mm,nucleo magnetico morbido 1j85 |
||

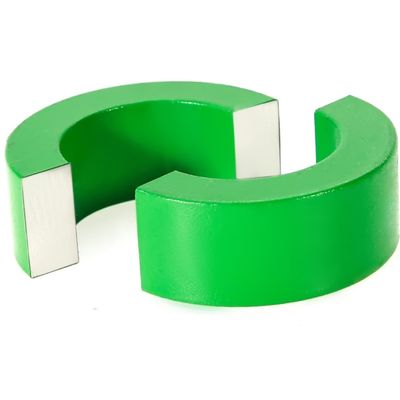

Lega magnetica molle del permalloy 1j85
La MU 85 è una lega al ferro-nichel magnetica molle con il nichel di circa 80%, molibdeno di 5.2% - di 4,8, un'induzione di saturazione di approssimativamente 0,7 T, il più alta permeabilità tecnicamente ottenibile e una forza coercitiva molto bassa.
Le applicazioni tipiche sono i centri toroidali della nastro-ferita, le laminazioni, gli shieldings, relè elettromagnetici.
Applicazione:
Sono adatti ad applicazione nel campo magnetico debole, possono essere usati per l'alta sensibilità fabbricante ed il piccolo trasformatore elettrico, amplificatore magnetico di potere basso, relè, testa del dispositivo di registrazione magnetico, zero trasformatori correnti di sequenza, convertitore di potere, trasformatore corrente di precisione, amplificatore magnetico, trasformatore elettrico, bobina d'arresto, trasformatore di impulso, trasformatore di impulso di polarità del cambiamento, convertitore di tensione di CC, modulatore magnetico, elemento costante di induttanza, trasformatore unipolare di impulso, la protezione magnetica, ecc.
Parametri
| Dimensione (millimetri) | Corrente di ingresso (A) | Potenza di uscita (Mw) |
| 55*65*5 | 10 | min 13mW |
| 55*75*10 | 5 | min 38mW |
| 55*75*12 | 5 | min 45mW |
| 48*68*15 | 5 | min 50mW |
| 55*75*20 | 3 | min 45mW |
parametro:
| DIMENSIONE | Corrente di ingresso | Rapporto di giri | Carico di lavoro | Tensione | Potenza di uscita |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
