Dettagli:
|
| Materiale: | Permalloy | Input primario: | 10A |
|---|---|---|---|
| Potenza di uscita: | Min 13MW | Tensione: | 3.7VAC |
| Struttura della bobina: | Toroidale | Uso: | Protezione, misura |
| Evidenziare: | nucleo magnetico morbido di 5mm,Nucleo magnetico morbido 3.7VAC,Il centro del nichel del ferro del permalloy |
||

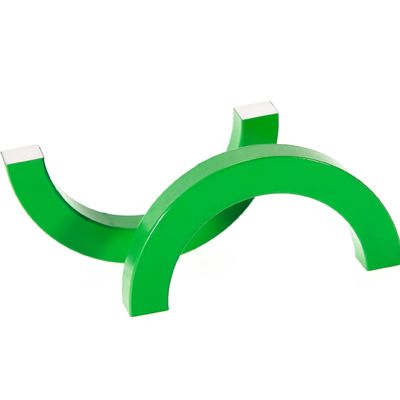

Alta lega del Ferro-nichel del centro del permalloy di permeabilità per il trasformatore corrente
Proprietà meccaniche
Morbido temprato
Di tensione: MPa di min 570
Rendimento: MPa di min 160
Allungamento: Min 45%
Proprietà fisiche
Densità: 8,7 g/cm3
Punto di fusione: °C 1400
Impiegati di curie: °C 400
Proprietà magnetiche
Induzione di saturazione: 0,70
Permeabilità massima: 110,000-260,000
Forza coercitiva - l'A/M: 0.7-2.4
Μ 0.08>= di permeabilità: 30,000-55,000
Applicazione:
Sono adatti ad applicazione nel campo magnetico debole, possono essere usati per l'alta sensibilità fabbricante ed il piccolo trasformatore elettrico, amplificatore magnetico di potere basso, relè, testa del dispositivo di registrazione magnetico, zero trasformatori correnti di sequenza, convertitore di potere, trasformatore corrente di precisione, amplificatore magnetico, trasformatore elettrico, bobina d'arresto, trasformatore di impulso, trasformatore di impulso di polarità del cambiamento, convertitore di tensione di CC, modulatore magnetico, elemento costante di induttanza, trasformatore unipolare di impulso, la protezione magnetica, ecc.
Parametri
| Dimensione (millimetri) | Corrente di ingresso (A) | Potenza di uscita (Mw) |
| 55*65*5 | 10 | min 13mW |
| 55*75*10 | 5 | min 38mW |
| 55*75*12 | 5 | min 45mW |
| 48*68*15 | 5 | min 50mW |
| 55*75*20 | 3 | min 45mW |
parametro:
| DIMENSIONE | Corrente di ingresso | Rapporto di giri | Carico di lavoro | Tensione | Potenza di uscita |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
