Dettagli:
|
| Materiale: | Permalloy | Input primario: | 5A |
|---|---|---|---|
| Potenza di uscita: | Min 38MW | Tensione: | 74VAC |
| Struttura della bobina: | Toroidale | Uso: | Protezione, misura |
| Evidenziare: | i centri magnetici della polvere di 55mm,i centri magnetici della polvere 1j85,nucleo di ferro morbido di 1j85 10mm |
||

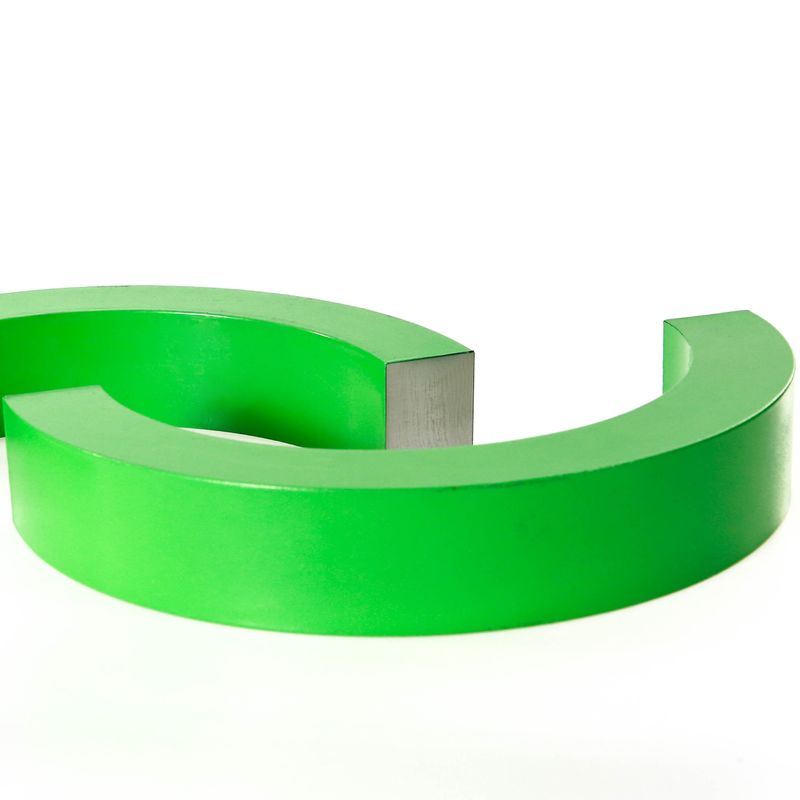

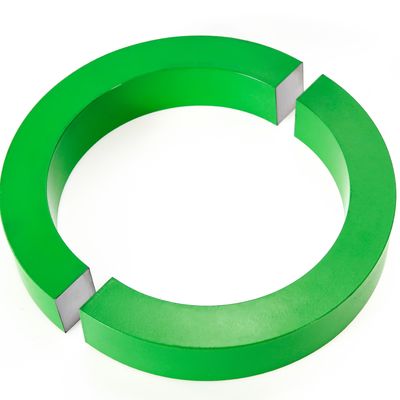

Permalloy magnetico molle della lega 1j85 per il centro del trasformatore
La MU 85 è una lega del nichel-ferro-molibdeno con le permeabilità magnetiche molto alte di massimo e di iniziale e le perdite nel ferro minime alle forze di campo basse. Questo prodotto vuoto-fuso inoltre offre i vantaggi di piccola dimensione e di peso nel nucleo magnetico e materiali della protezione. dovuto la sua alta permeabilità magnetica è utilizzato in trasformatori ed in induttori fabbricanti. La MU 80 inoltre è usata come componente per sia la saturazione che la non saturazione dell'applicazione.
Applicazione:
Sono adatti ad applicazione nel campo magnetico debole, possono essere usati per l'alta sensibilità fabbricante ed il piccolo trasformatore elettrico, amplificatore magnetico di potere basso, relè, testa del dispositivo di registrazione magnetico, zero trasformatori correnti di sequenza, convertitore di potere, trasformatore corrente di precisione, amplificatore magnetico, trasformatore elettrico, bobina d'arresto, trasformatore di impulso, trasformatore di impulso di polarità del cambiamento, convertitore di tensione di CC, modulatore magnetico, elemento costante di induttanza, trasformatore unipolare di impulso, la protezione magnetica, ecc.
Parametri
| Dimensione (millimetri) | Corrente di ingresso (A) | Potenza di uscita (Mw) |
| 55*65*5 | 10 | min 13mW |
| 55*75*10 | 5 | min 38mW |
| 55*75*12 | 5 | min 45mW |
| 48*68*15 | 5 | min 50mW |
| 55*75*20 | 3 | min 45mW |
parametro:
| DIMENSIONE | Corrente di ingresso | Rapporto di giri | Carico di lavoro | Tensione | Potenza di uscita |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
