Dettagli:
|
| Materiale: | Permalloy | Tipo: | Trasformatore corrente |
|---|---|---|---|
| Processo: | timbratura, piegante, timbratura di fresatura di CNC, stampante | Dimensione: | Il Requst del cliente, come disegno, ha personalizzato |
| Colore: | stampa/smalto/ laser/ anodizzi/placcatura /injection ecc. | Tecnica: | Timbratura, lucidata |
| Servizio: | OEM su misura, odm dell'OEM, servizio dell'OEM | ||
| Evidenziare: | il centro della perforazione del permalloy di 18mm,il centro della perforazione del permalloy 11mW,bobina di spaccatura del permalloy 11mW |
||

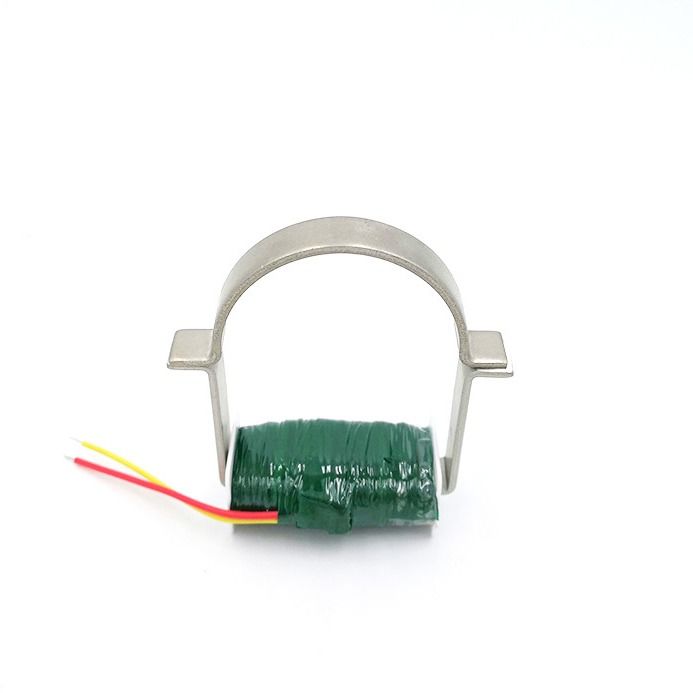

Il centro della perforazione del permalloy
Applicazione: trasformatore corrente
Le leghe comunemente usate sono 1J50, 1J79, 1J85 ecc. L'induzione magnetica di saturazione di 1J50 è leggermente più bassa di quella dell'acciaio del silicio, ma la sua permeabilità magnetica è dozzine di volte superiore a quella dell'acciaio del silicio e la sua perdita del ferro è inoltre 2 - 3 volte più in basso di quella dell'acciaio del silicio. È trasformata un trasformatore con un'più alta frequenza (400~8000Hz) e la corrente a vuoto è piccola. È adatto a fare un piccolo trasformatore ad alta frequenza sotto 100W. 1J79 ha buona prestazione completa ed è adatto a trasformatori tensione di bassa e di alta frequenza, a nuclei del commutatore della protezione di perdita, a centri comuni di induttanza del modo ed a centri del trasformatore corrente. La permeabilità iniziale di 1J85 può raggiungere più di 100.000 105, che è adatto a trasformatori a bassa frequenza o ad alta frequenza dell'uscita e dell'input, ad induttori comuni del modo ed a trasformatori correnti di alta precisione con i segnali deboli.
| dimensione | Corrente di ingresso | Rapporto di giri | Carico di lavoro | Tensione | Potenza di uscita |
| 66*18*2mm | 10A | 3500T | 3.3K | 6.2V | 11mW |
| 68*10*2mm | 10A | 4100T | 3.3K | 4.5V | 6mW |
| 73*10*2mm | 10A | 4100T | 3.3K | 4.5V | 6mW |
