Dettagli:
|
| Materiale: | permalloy 1j85 | Caratteristica: | alta permeabilità |
|---|---|---|---|
| Struttura della bobina: | Il centro toroidale | Uso: | trasformatore corrente |
| Evidenziare: | il centro d'acciaio del trasformatore del silicio minimo 38mW,il centro d'acciaio del trasformatore del silicio 1j85,il centro toroidale del permalloy 1j85 |
||

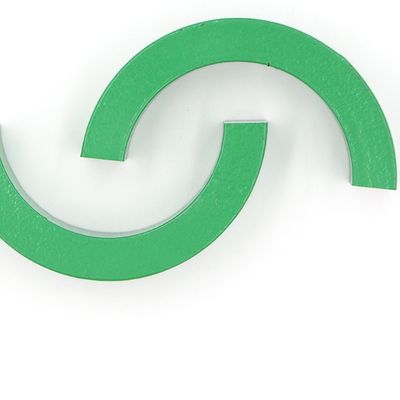

il centro del permalloy 1j85 per il trasformatore corrente
Alta lega magnetica di permeabilità (permalloy)
le leghe di Alto-permeabilità si riferiscono alle leghe del ferro-nichel con alta permeabilità iniziale ed alta permeabilità e la maggior parte dei nomi di prodotto sono chiamati «permalloy». Oltre ad alta permeabilità magnetica, il permalloy ha relativamente con poche perdite, particolarmente la buona adattabilità ambientale e prestazione stabile. Sebbene sia costoso, ancora è utilizzato nelle alimentazioni elettriche con le circostanze più rigorose.
Applicazione:
Sono adatti ad applicazione nel campo magnetico debole, possono essere usati per l'alta sensibilità fabbricante ed il piccolo trasformatore elettrico, amplificatore magnetico di potere basso, relè, testa del dispositivo di registrazione magnetico, zero trasformatori correnti di sequenza, convertitore di potere, trasformatore corrente di precisione, amplificatore magnetico, trasformatore elettrico, bobina d'arresto, trasformatore di impulso, trasformatore di impulso di polarità del cambiamento, convertitore di tensione di CC, modulatore magnetico, elemento costante di induttanza, trasformatore unipolare di impulso, la protezione magnetica, ecc.
Parametri
| Dimensione (millimetri) | Corrente di ingresso (A) | Potenza di uscita (Mw) |
| 55*65*5 | 10 | min 13mW |
| 55*75*10 | 5 | min 38mW |
| 55*75*12 | 5 | min 45mW |
| 48*68*15 | 5 | min 50mW |
| 55*75*20 | 3 | min 45mW |
parametro:
| DIMENSIONE | Corrente di ingresso | Rapporto di giri | Carico di lavoro | Tensione | Potenza di uscita |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
