Dettagli:
|
| Materiale: | permalloy 1j85 | Struttura della bobina: | Toroidale |
|---|---|---|---|
| Uso: | trasformatore corrente | ||
| Evidenziare: | il centro corrente del permalloy 1j85,il centro toroidale del permalloy di 10mm,trasformatore corrente toroidale di 20mm |
||

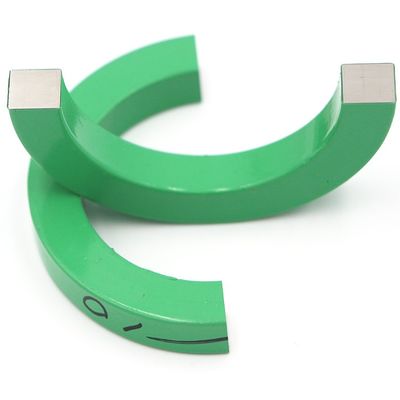

il centro del permalloy 1j85 per il trasformatore corrente
La striscia del PERMALLOY è un materiale della lega con alta permeabilità magnetica ed alta permeabilità. Le sue caratteristiche sono: 45%-81% nichel medio del Ni e lega magnetica molle dell'alto nichel: Bs=0.7-1.6T. Le gamme magnetiche di permeabilità da 50.000 a 50.000. 500.000, facendo uso di differente
Il sistema del processo e di trattamento termico di produzione può ottenere la permeabilità iniziale ciclo alta ordinaria, l'induzione magnetica residua ciclo alta rettangolare e l'induzione magnetica residua ciclo-bassa piana. Alta induzione magnetica, alti permeabilità magnetica e con poche perdite ridurre il peso ed il volume di componenti magnetiche. Pricipalmente usato per gli schermi del metallo
Applicazione:
Sono adatti ad applicazione nel campo magnetico debole, possono essere usati per l'alta sensibilità fabbricante ed il piccolo trasformatore elettrico, amplificatore magnetico di potere basso, relè, testa del dispositivo di registrazione magnetico, zero trasformatori correnti di sequenza, convertitore di potere, trasformatore corrente di precisione, amplificatore magnetico, trasformatore elettrico, bobina d'arresto, trasformatore di impulso, trasformatore di impulso di polarità del cambiamento, convertitore di tensione di CC, modulatore magnetico, elemento costante di induttanza, trasformatore unipolare di impulso, la protezione magnetica, ecc.
Parametri
| Dimensione (millimetri) | Corrente di ingresso (A) | Potenza di uscita (Mw) |
| 55*65*5 | 10 | min 13mW |
| 55*75*10 | 5 | min 38mW |
| 55*75*12 | 5 | min 45mW |
| 48*68*15 | 5 | min 50mW |
| 55*75*20 | 3 | min 45mW |
parametro:
| DIMENSIONE | Corrente di ingresso | Rapporto di giri | Carico di lavoro | Tensione | Potenza di uscita |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
