Il centro d'acciaio del trasformatore del silicio di misura del centro 55mm del permalloy 74VAC

Il centro d'acciaio del trasformatore del silicio di misura del centro 55mm del permalloy 74VAC
Il centro d'acciaio del trasformatore del silicio di misura del centro 55mm del permalloy 74VAC

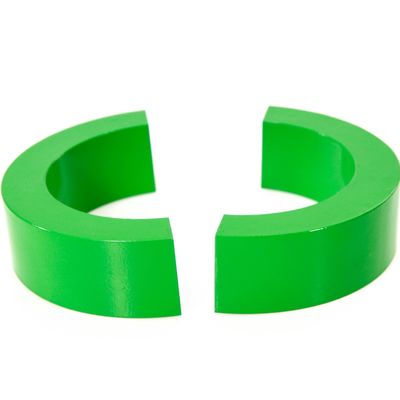

Grande immagine :  Il centro d'acciaio del trasformatore del silicio di misura del centro 55mm del permalloy 74VAC

Dettagli:
Luogo di origine: La Cina
Marca: HEMEI
Certificazione: CE/ROHS
Numero di modello: 55*75*10mm
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1000
Prezzo: Negotiable
Imballaggi particolari: Cartone standard
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 1000pcs/month

Il centro d'acciaio del trasformatore del silicio di misura del centro 55mm del permalloy 74VAC

descrizione
Materiale: Permalloy Input primario: 5A
Potenza di uscita: Min 38MW Tensione: 74VAC
Struttura della bobina: Toroidale Uso: Protezione, misura
Evidenziare:

il centro del permalloy di 55mm

,

Il centro del permalloy 74VAC

,

il centro d'acciaio del trasformatore del silicio di misura di 55mm

L'alto centro del permalloy di permeabilità per il trasformatore corrente

Il permalloy si riferisce ad una lega del ferro-nichel con una vasta gamma di contenuto del nichel, variante da 35% a 90%. La più grande caratteristica del permalloy è la sua alta permeabilità magnetica nei campi magnetici deboli. La loro intensità di induzione magnetica di saturazione è generalmente fra 0.6-1.0T. Il permalloy più semplice è una lega composta di due elementi: ferro e nichel. Con il rotolamento ed il trattamento termico adeguati, possono avere alta permeabilità magnetica. Allo stesso tempo, possono ragionevolmente abbinare il contenuto di ferro e di nichel per ottenere l'induzione magnetica di saturazione relativamente alta. Tuttavia, questo permalloy ha resistività bassa e le proprietà meccaniche difficili, così là non sono molte applicazioni pratiche. Attualmente, il permalloy ampiamente usato è di aggiungere alcuni altri elementi in base a ferro ed a nichel, quale molibdeno, rame ecc. Lo scopo di aggiunta dei questi elementi è di aumentare la resistività del materiale per ridurre la perdita del flusso turbolento dopo che il centro è fatto. Allo stesso tempo, aggiungere gli elementi può anche aumentare la durezza del materiale, che è particolarmente utile per le applicazioni con usura quali le teste magnetiche. Il processo di produzione del permalloy è più complicato. Per esempio, la temperatura di laminatura del piatto, di tempera, tempo, la velocità di raffreddamento dopo ricottura, ecc. interamente abbia una grande influenza sulle proprietà magnetiche finali del materiale, i centri del permalloy può essere personalizzato secondo la dimensione ed i requisiti prestazionali dell'utente, adottando i mestieri come avvolgimento, laminante, impilamento del ribattino, legatura di auto e modanatura di gomma. Questo genere di nuclei di ferro ha le prestazioni magnetiche eccellenti di alta permeabilità iniziale eccellente e di alta permeabilità, la coercitività bassa eccellente ed induzione magnetica di saturazione bassa.



Applicazione:

Principalmente è utilizzato in piccoli trasformatori, trasformatori di impulso, relè, trasformatore, amplificatore magnetico, innesto elettromagnetico, la protezione magnetica del coreand del reattore che funzionano il campo magnetico orsecondary magnetico del inweak.



3.Features
coercitività 1).Low e perdita di isteresi magnetica;
resistività 2).High e loweddy-currentloss;
permeabilità initialmagnetic 3).High e permeabilità magnetica massima;
densità di flussi magnetici di saturazione 4).High;



Parametri

Dimensione (millimetri) Corrente di ingresso (A) Potenza di uscita (Mw)
55*65*5 10 min 13mW
55*75*10 5 min 38mW
55*75*12 5 min 45mW
48*68*15 5 min 50mW
55*75*20 3 min 45mW

Il centro d'acciaio del trasformatore del silicio di misura del centro 55mm del permalloy 74VAC 0



parametro:

DIMENSIONE Corrente di ingresso Rapporto di giri Carico di lavoro Tensione Potenza di uscita
55*65*5mm 10A 900T 1K 3.7V 13mW
55*75*10mm 5A 400T 400Ω 3.9V 38mW
54*78*12mm 5A 500T 1K 7V 49mW
67*47*15mm 5A 400T 750Ω 6V 48mW
55*75*20mm 3A 250T 500Ω 4.3V 36mW
95*75*20mm 3A 5A 250T 400Ω 300Ω 3.4V 4.5V 28mW 67mW
85*55*25mm 3A 5A 250T 600Ω 500Ω 5.4V 7.6V 48mW 115mW
88*67*10mm 5A 400T 500Ω 4.5V 40mW
72*47*27mm 3A 5A 250T 600Ω 500Ω 5.6V 7.7V 52mW 118mW
63*50*12mm 5A 400T 300Ω 2.9V 28mW
58*42*8mm 5A 400T 300Ω 2.7V 24mW
58*45*20mm 5A 400T 300Ω 5.3V 46mW
50*35*15mm 5A 400T 400Ω 3.7V 34mW
48*38*10mm 5A 900T 1K 4.7V 22mW
43*33*6mm 5A 900T 600Ω 2.6V 11mW
40*25*15mm 5A 400T 500Ω 5V 50mW
43*33*9mm 5A 900T 1K 4.5V 20mW
